中频点焊机定制焊接专机项目案例：桶箍锁扣双头焊接整套桶箍生产设备

桶箍是钢桶、金属罐、化工桶等包装容器的关键紧固件，化工、食品、石油等行业对其密封可靠性要求严格。一条完整的桶箍产线，成型精度与锁扣焊接强度缺一不可。广东华士科技股份有限公司（以下简称'华士科技'）针对桶箍批量生产需求，提供桶箍自动成型机与桶箍锁扣双头中频点焊机组成的整套桶箍生产解决方案，覆盖卷料成型与锁扣焊接两大核心工序。

一、桶箍生产的行业痛点

传统桶箍加工以分段式人工操作为主，成型与焊接脱节，主要问题集中在三方面：

成型环节依赖人工送料、卷圆与裁断，带钢冲口位置容易偏移，桶箍周长一致性差，装配后与桶身贴合不紧；

锁扣焊接多采用单头工频点焊或人工铆接，焊点熔核不均、虚焊比例高，锁扣抗拉强度波动大，钢桶周转中锁扣脱落风险增加；

成型与焊接设备分散布置，半成品多次人工搬运，工序节拍难以匹配，产能天花板明显。

二、锁扣焊接的工艺难点

锁扣与桶箍属于薄板搭接电阻焊，批量生产有几处技术门槛：

锁扣体积小、结构异形，桶箍又是弧形薄壁件，焊接面窄。人工摆放难以保证焊点位置重复精度，批量生产时焊点偏移会直接削弱锁扣承载能力。

镀锌带钢表面有镀层与氧化膜，接触电阻不稳定。工频交流焊机电流波形存在过零间隙，镀层熔化过程飞溅大，焊点发黑、虚焊多发。

桶箍锁扣通常要求两端同时焊接。若双焊点能量输出不一致，单侧熔核不足或工件翘曲变形，后续装配就会卡滞。

三、整套桶箍生产设备方案

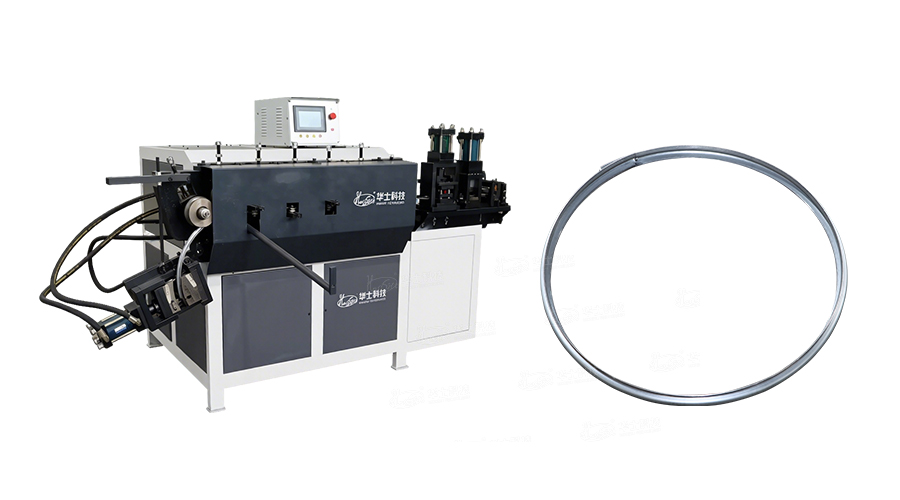

1. 桶箍自动成型机

成型机处理带钢从卷料到成型箍圈的全过程。卷料由伺服驱动送料机构匀速牵引，编码器实时反馈控制送料长度。经过自动钢印打标工位，在带钢表面压印规格、批次标识，字体清晰且位置固定。随后模具配合伺服定长系统完成冲口，冲口间距精准，切口平整无毛刺。冲口后的带钢进入自动卷圆机构，按设定直径卷制成型。最后由液压或气动切断机构按程序定长裁断，得到规整的成型箍圈。

2. 桶箍锁扣双头中频点焊机

焊接机为独立工位设备，采用人工上料与自动焊接结合的模式。操作员将锁扣与成型后的桶箍摆放至焊接工位，动作简单，不依赖熟练焊工。摆放完成后，定制工装夹具自动夹紧定位，气动或伺服机构锁紧工件，消除装夹间隙，保证锁扣与桶箍的相对位置固定。

工装依据客户锁扣尺寸、桶箍规格一对一设计。夹具本体采用耐磨合金材质，定位面经精加工处理，长期使用不易磨损。换产时可通过调节模块或更换定位镶块快速适配不同规格，减少停机时间。

双头焊接单元同时动作，一次完成锁扣两端焊点。两套焊接回路能量输出对称，焊点熔核均匀、成型一致。焊接完成后夹具自动松开，成品取出后进入质检或下料工序。

四、中频逆变电源的技术优势

设备搭载中频逆变焊接电源，相较传统50/60Hz工频交流焊机，在薄板镀锌件焊接场景下表现更稳定。

逆变频率提升至1000Hz，中频变压器铁芯用料缩减，体积更小、功率密度更高，整机结构紧凑，节省车间占地。

变压器次级整流输出纯直流波形，电流无过零间隙，热输入连续稳定。镀锌层熔化过程可控，飞溅显著减少，焊点表面质量改善。

直流输出热影响区窄，薄壁桶箍受热变形量小，焊后锁扣与箍圈贴合面平整，装配间隙稳定可控。

焊接参数数字化存储，电流、时间、压力多段可调。不同规格桶箍的工艺程序可一键调用，换产无需从头调试。

五、设备应用价值

桶箍自动成型机以伺服定长系统替代人工送料裁断，冲口位置精准、卷圆直径统一、裁断尺寸稳定，成型后箍圈规整，为后续锁扣焊接提供一致性的工件基础。

桶箍锁扣双头中频点焊机通过定制工装夹具自动定位，解决人工摆放的重复精度问题。双头同步焊接保证锁扣两端熔核对称，焊点位置统一、熔核饱满，锁扣抗拉强度批次一致，钢桶密封可靠性得到保障。锁扣摆放动作简单，普通员工短期培训即可值守，降低了对熟练焊工的依赖。工装模块化设计配合程序参数存储，支持多规格桶箍混线生产，换产灵活。中频直流输出降低无功损耗，长期量产用电成本优于工频交流方案。

六、交付流程与定制服务

华士科技提供从工艺验证到设备落地的全流程支持。

工艺试样阶段，客户可寄送锁扣与桶箍样件，技术团队完成焊接参数打样，确认焊点熔核尺寸与拉剪强度达标后再进入设备定制。设备装配完成后，客户可携带工件到厂实地试焊，核验焊接品质、生产节拍与工装适配性，确认合格后发货。工程师上门完成安装、电气调试与工装校准，并提供操作、换产、日常维护分级培训。售后支持7×24小时远程技术响应，疑难故障可安排工程师上门检修。

华士科技深耕电阻焊领域25年，拥有广东惠州、江西高安两大生产基地，具备从单机焊机到自动化焊接整线的全链条研发制造能力。针对各行业的金属焊接需求，可提供一对一非标定制方案，覆盖工艺验证、设备设计、工装开发、产线集成全流程。有焊接设备定制需求的制造企业，可对接华士科技获取专属方案。
